V30波紋管密封三通控制閥
特點
使用范圍
基本參數
產品詳情
V30 系列參照歐洲標準生產，閥籠式結構、帶加長冷卻管、免維護 PTFE - V 型填料和波 紋管的閥桿密封，用于導熱油及液體介質控制互相連通的三通管道場合。結構簡單、高性價比、 使用壽命長適合壓差小的使用場合。
Diverting valve 分流閥 Mixing valve 合流閥
V30 三通閥共有三個端口：A、B 和 AB 根據所需的功能，可以安裝為混合閥或分流閥。 混合閥有兩個入口（A 和 B）和一個出口（AB），而分流閥有一個入口（AB）和兩個出口（A 和 B）。
三通閥具有出色的閥桿防泄漏功能，可單獨用于打開或關閉通道或調節和精確控制過程的 流量和溫度。與二通閥相比，在分流和混合應用中三通閥比使用 2 臺二通閥是更具成本效益的 選擇。
閥體規范 | HG20592 、DIN EN 1092 |
公稱尺寸 | DN15 - DN300 |
額定壓力符合 EN1333 | PN16 / 25 |
控制方式 | 分流 / 合流 |
介質溫度 | - 10℃ – +350℃ |
環境溫度 | - 30℃ – +80℃ |
量程 （PL 線性） | V - port +拋物線塞 30:1 |
泄漏率 IEC60534-4 | 硬密封 IV 軟密封 VI |
閥塞 | 1.4021+QT 、1.4122 、RPTFE |
閥座 | 1.4021+QT 、1.4122 |
閥體材質 | EN JS1049、1.0619 、1.4308 |
流體介質 | 導熱油 / 熱水 / 水 |
流量系數 - Kvs 值
公稱口徑 | |||||||||||
DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 230 | 330 | ? |
Kvs 單位為 m3/h；對于換算 Kvs = Cv (US) x 0.855
閥體材質壓力/溫度限制
acc . to DIN EN 1092-2 | -10℃ to -120℃ | 150℃ | 200℃ | 250℃ | 300℃ | 350℃ | ||
EN JS1049 | PN16 | bar | 16 | 15.5 | 14.7 | 13.9 | 12.8 | 11.2 |
EN JS1049 | PN25 | bar | 25 | 24.3 | 23 | 21.8 | 20 | 17.5 |

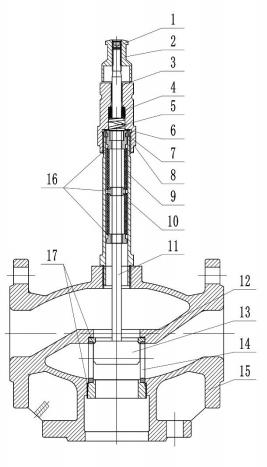

位置 | 名稱 | 材料名稱 |
1 | 緊定螺栓 | 1.1181 |
2 | 連接螺母 | 1.1181 |
3 | 銅軸承 | 銅+石墨 |
4 | 密封組件 | RPTFE - V |
5 | 彈簧 | 631 |
6 | 墊片 | 1.4301 |
7 | 半圓墊 | 1.4301 |
8 | 套筒螺帽 | 1.4301 |
9 | 波紋管 | S321 / 1.4571 |
10 | 連接管 | 1.4301 |
11 | 閥桿 | 1.4301+Cr |
12 | 墊片 | 1.4301+石墨 |
13 | 閥芯 | 1.4021QT / 1.4122 |
14 | 套筒 | 1.4301 |
15 | 閥體 | GGG40.3 |
16 | 波紋管接頭 | 1.4301 |
17 | 閥座 | 1.4021QT / 1.4122 |
